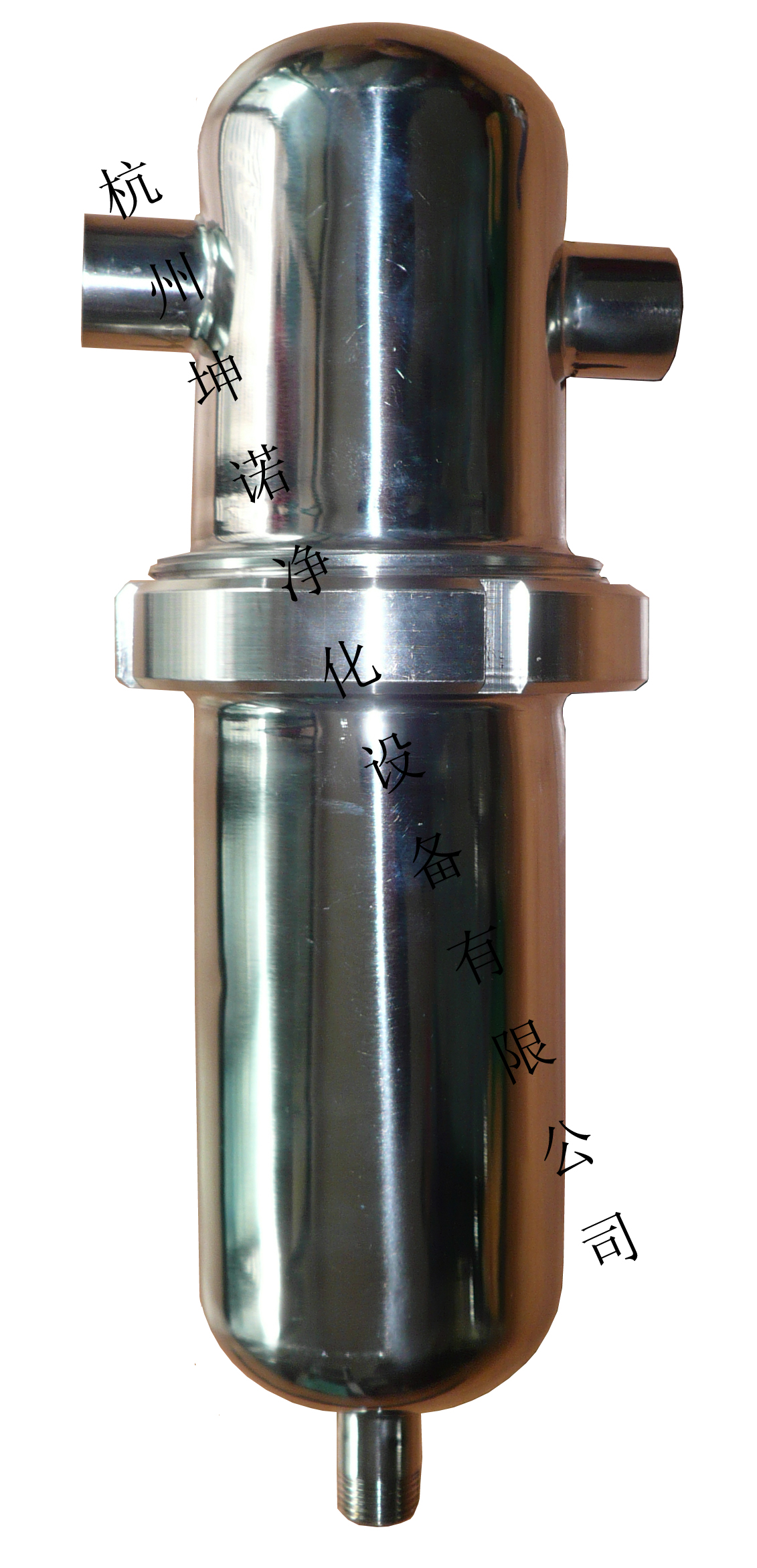

不銹鋼蒸汽過濾器

型號表：
|
型號
|
口徑
|
寬
mm
|
高
mm
|
直徑
mm
|
濾芯
型號
|
1µ
Nm³/h
|
5µ
Nm³/h
|
10µ
Nm³/h
|
50µ
Nm³/h
|
|
SF115
|
DN15
|
135
|
300
|
89
|
SFE1
|
60
|
70
|
80
|
90
|
|
SF220
|
DN20
|
135
|
300
|
89
|
SFE2
|
120
|
140
|
160
|
180
|
|
SF325
|
DN25
|
180
|
350
|
102
|
SFE3
|
180
|
210
|
240
|
270
|
|
SF332
|
DN32
|
180
|
350
|
102
|
SFE3
|
180
|
210
|
240
|
270
|
|
SF525
|
DN25
|
180
|
400
|
102
|
SFE5
|
300
|
350
|
320
|
450
|
|
SF532
|
DN32
|
180
|
400
|
102
|
SFE5
|
300
|
350
|
320
|
450
|
|
SF540
|
DN40
|
270
|
400
|
133
|
SFE5
|
300
|
350
|
320
|
450
|
|
SF840
|
DN40
|
270
|
450
|
133
|
SFE8
|
480
|
560
|
640
|
720
|
|
SF1250
|
DN50
|
290
|
580
|
159
|
SFE12
|
720
|
840
|
960
|
1060
|
|
SF1550
|
DN50
|
290
|
830
|
159
|
SFE15
|
900
|
1050
|
1200
|
1350
|
|
SF1565
|
DN65
|
290
|
850
|
159
|
SFE15
|
900
|
1050
|
1200
|
1350
|
|
SF2065
|
DN65
|
290
|
950
|
159
|
SFE20
|
1200
|
1400
|
1600
|
1800
|
|
SF2580
|
DN80
|
300
|
750
|
168
|
SFE25
|
1500
|
1750
|
2000
|
2250
|
|
SF3080
|
DN80
|
300
|
950
|
168
|
SFE30
|
1800
|
2100
|
2400
|
2700
|
|
SF4080
|
DN80
|
300
|
1100
|
168
|
SFE40
|
2400
|
2800
|
3200
|
3600
|
|
SF80100
|
DN100
|
513
|
1156
|
273
|
SFE40
|
4800
|
5600
|
6400
|
7200
|
|
SF120125
|
DN125
|
565
|
1200
|
325
|
SFE40
|
7200
|
8400
|
9600
|
10800
|
|
SF200200
|
DN200
|
666
|
1325
|
426
|
SFE40
|
12000
|
14000
|
16000
|
18000
|
|
SF280200
|
DN200
|
740
|
1452
|
500
|
SFE40
|
16800
|
19600
|
22400
|
25200
|
表中注明流量是7bar壓力情況下測試獲取，實際流量需要參照壓力修正系數表。
殼體：304或者316L不銹鋼。
濾芯：不銹鋼折疊濾芯。
耐壓：1.0Mpa。
過濾精度：50µ、10µ、5µ、1µ。
蒸汽過濾器是應用于蒸汽管道氣體過濾的空氣過濾設備，它能有效的實現蒸汽的過濾，減少蒸汽中所攜帶的雜質，保證生產的順利進行。蒸汽過濾器的工作環境要求其必須具備良好的耐高溫能力、耐腐蝕能力和耐銹蝕能力，因?yàn)檎羝^濾器所處理的蒸汽本身具有一定的復雜性，這是因?yàn)檎羝袛y帶有大量的水分，且蒸汽管道內雜質較多。一般來說蒸汽過濾器筒體全部采用優質304或316L不銹鋼材料制造，每臺過濾器都是經過嚴格的選材及精心制造而成，保證完全無裂縫的流線型設計，具有良好的表面和最大的耐腐蝕能力，以達到防止細菌污染的質量標準，嚴格滿足GMP標準要求。衛生級蒸汽過濾器套筒獨特的結構，使每一個套筒的內外表面均沒有死角、可完全拆洗，操作方便。蒸汽過濾器應用于特殊環境時還要具備一定的殺菌能力。
1、蒸汽過濾器的結構
蒸汽過濾器主要是由濾芯和機殼組成，其中殼體多為不銹鋼材質，以保證過濾器的耐高溫能力。蒸汽過濾器的濾芯材質為不銹鋼折疊濾芯，過濾精度50-1μm，具有耐高溫、耐腐蝕、可再生處理等優點。，濾芯更換簡單，保證能夠?yàn)V除冷凝水，同時不會因?yàn)榇罅康碾s質而受到堵塞和污染。
2、蒸汽過濾器的用途
☉蒸汽過濾器目前在食品、醫藥、生物化學、飲料、電子等行業應用較為廣泛，高品質的蒸汽是生產工藝的保證，管道蒸汽中含有大量的雜質及冷凝水，一般粗過濾器無法濾除，使用蒸汽過濾器才能達到品質要求，并保護其它過濾器及后續管路不被雜質阻塞及污染，其過濾效果是高精密和高清潔生產的保證。蒸汽過濾器中部分類型的產品因此附帶有除菌過濾器，利用蒸汽的高溫來實現殺菌效果，保證過濾后蒸汽的清潔性。
☉高精度用氣終端采用蒸汽消毒滅菌時，由于蒸汽管道系統內雜物較多，對高精度過濾介質帶來嚴重后果，因此，對蒸汽必須進行過濾。蒸汽過濾器是高精度終端過濾器的配套產品，其主要作用是有效而可靠地除掉夾帶在蒸汽中的雜質，保護和延長高精度用氣終端的使用壽命。
3、蒸汽過濾器的特點
☉ 過濾的精度較高、有很強的抗污能力、排污性能好。
☉ 蒸汽過濾器結構簡單、體積小、重量輕的優點，
☉ 蒸汽過濾器一般采用十字懸掛式，水平進出易于安裝和使用。
☉ 外表面：啞光處理、鏡面拋光或電解拋光處理。
☉ 密封圈：食品級硅橡膠密封圈，品質保證。
☉ 鎖緊方式：卡箍、衛生級套管或螺栓快速裝拆。
☉ 檢測方式：每臺過濾器均經過高達設計壓力的1.5倍的靜水壓力測試。
4、蒸汽過濾器應用選型
隨著蒸汽應用的廣泛，蒸汽過濾器的要求也不斷提高。常規Y型不銹鋼過濾器已經不能滿足衛生級的過濾需求。營運而生的不銹鋼折疊濾芯蒸汽過濾器就被廣泛的使用在各個精密過濾行業。
本文介紹蒸汽過濾器的選型方案是基于不銹鋼折疊濾芯在空氣中的流量作為基數得出。
選型規則
（1）、流量選擇
必須根據流量選擇過濾器，不能完全依照管道接口來選型。
常規1.0MPa蒸汽過濾器選型表都是根據0.7MPa壓力來測試的。如果要確定最大流量，應該將管道氣體流量除以相應的壓力修正系數，得到0.7MPa相應選型流量。
選型流量=氣體實際流量/修正系數
下表為工作壓力修正系數表：
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
12
|
14
|
16
|
18
|
20
|
21
|
|
0.25
|
0.38
|
0.5
|
0.62
|
0.75
|
0.87
|
1.0
|
1.12
|
1.2
|
1.4
|
1.62
|
1.86
|
2.11
|
2.36
|
2.61
|
2.73
|
第一行為進氣口最低壓力：單位kgf/cm²,也有稱為bar或者公斤。
（2）、蒸汽體積的核算
蒸汽體積的核算可以采用國際通用的飽和蒸汽密度壓力表計算。
表二：飽和蒸汽溫度密度壓力對照表（可在網上查找）根據該表，得知蒸汽溫度情況下可以根據蒸汽重量或者體積完成相互轉換。
（3）、過濾器殼體壓力設計
同樣根據表二，可以核算出該蒸汽的相對壓力，進行殼體壓力的設計。根據蒸汽的溫度來確定最高的使用壓力。
（4）、接口選擇
選型原則：過濾器接口不得小于管道接口。
結合蒸汽體積、精度確定流量，配套管道接口最終選擇一款適用的蒸汽過濾器。
